皮肤快速三维成像系统PRIMOS自2000年问世以来已在皮肤科、化妆品研究、医学研究领域 得到了广泛应用。

测试原理

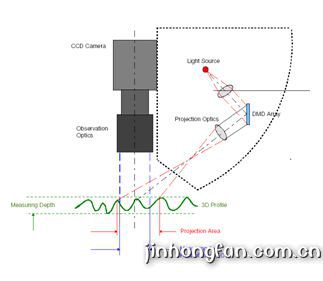

是基于数字显微条纹投影器基础上研发出来的数字光学三维图像分析仪器。测试时具有正弦 曲线密度的条纹光被投影到皮肤或被测物体表面。由于皮肤或被测物体表面高度的凹凸不 平，条纹光就会发生弯曲变形，在一个特定角度放置的CCD摄像机将同时记录下这一变化。 通过测试条纹光的位置变化和所有图像点的灰度值，可以得到整个测试皮肤表面或测试物体 的数字三维图像。根据测试任务的不同可以选用不同的条纹光进行投影。

PRIMOS皮肤快速三维成像系统测试方法具有如下优点：

1） 是一种人体非接触的测试方法。

2） 测试时间短（260ms），是皮肤实时视频图像拍摄。

3） 高分辨率和高精度。

4） 光源足够强，而且光强可以控制。测试不同类型的皮肤表面时可以进行调节，便于得到 更清晰的图像。

5） 测试效率高，节省费用，短时间内可采集大量数据。

6） 整个系统由PC机控制，错误率低，数据分析快速准确。

7）由多种测试方法测试如：Overlay 虚影重叠测试方法、Series Measurement 系列测试法等 可将图像进行比对。

软件测试介绍

Measure 拍摄图像

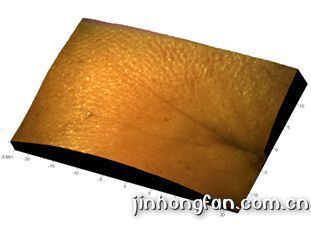

1）拍摄时可以按软件中Measure按钮，也可以按主机上方的不锈钢按钮得到一个彩色的高度 图像如Liuwei01.omc，该图像中含有被测皮肤表面的全部3D数据。既包括皮肤形状的波浪变 化，也包括皮肤细微结构的皱纹参数，其中彩色高度图像下方的皮肤高度标尺将通过颜色变 化给出一个皮肤表面高度变化的图像。

2、Evaluation 图像分析

1）图像过滤 测试中得到的皮肤彩色高度图像必须首先经过Align对中处理，选择Robust highpass filter高 效过滤器，皮肤彩色高度图像就可以去掉皮肤中Waviness波浪部分，留下皮肤中我们感兴趣 的Wrinkle皱纹部分。

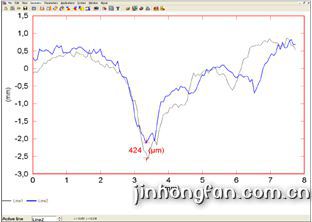

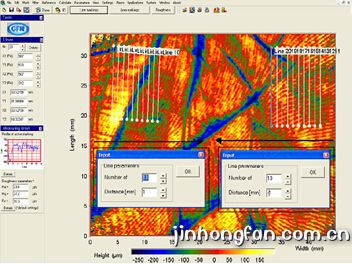

2）单条或两条轮廓线上的数值计算 在轮廓线上选点后，可以通过图标上的功能键测试曲线上两点之间的高度、宽度、曲线长 度和倾斜角度。也可以测试两条轮廓线上的点之间的高度差。可以测试每条皱纹的表面积、 体积和深度。

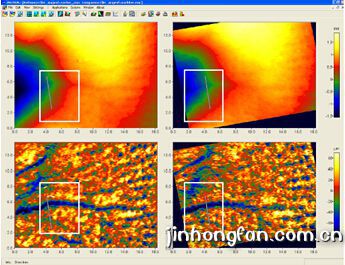

3）Matching图像对比匹配功能 对比匹配的图像最好应该是用Overlay图像重叠方式拍摄的图像，要求每张中最少有60%的 图像表面与第一张参考图像表面相互一致，而且对比匹配的图像应该是已经保存的图像。
